При разработке оборудования с резервным питанием аккумулятор нередко воспринимается как стандартный покупной компонент. Но при переходе от опытного образца к серийному выпуску требования меняются: батарея должна обеспечивать расчётную автономность, соответствовать конструкции изделия, корректно заряжаться и стабильно поступать на сборочную линию.
Разберём, как выбрать типоразмер AGM-аккумулятора ЭКО для серийной комплектации, какие характеристики проверить до утверждения спецификации и почему при подборе важно учитывать не только номинальную ёмкость.
Почему серийная комплектация требует отдельного подхода
При разовой замене подбирают совместимую батарею для уже существующего оборудования. При серийном производстве конструктор самостоятельно определяет аккумуляторный отсек, зарядную схему и требования к обслуживанию. От выбора АКБ зависят габариты корпуса, время резервирования, организация сборки, температурный режим и себестоимость устройства.
Ещё один фактор — повторяемость поставок. Наличие подходящей батареи для одного опытного образца не означает, что та же модель будет доступна в нужных объёмах для выпуска сотен устройств. Поэтому аккумулятор целесообразно рассматривать как полноценный компонент спецификации изделия.
Какие типоразмеры есть в линейке ЭКО
ЭКО — герметизированные свинцово-кислотные аккумуляторы VRLA, изготовленные по технологии AGM. Электролит удерживается в стекловолоконном сепараторе, поэтому батареи не требуют регулярного долива воды при соблюдении предусмотренных производителем условий эксплуатации. Производство находится в Тихвине Ленинградской области.
В ассортимент входят модели номинальным напряжением 12 В:
| Модель | Ёмкость | Примеры задач |
|---|---|---|
| ЭКО 12-5 | 5 А·ч | Компактная автоматика и приборы |
| ЭКО 12-7 | 7 А·ч | Панели управления и системы безопасности |
| ЭКО 12-7,2 | 7,2 А·ч | Небольшие устройства с резервным питанием |
| ЭКО 12-9 | 9 А·ч | Устройства с увеличенным запасом энергии |
| ЭКО 12-12 | 12 А·ч | Источники резервного питания и автоматика |
| ЭКО 12-18 | 18 А·ч | Промышленное и коммуникационное оборудование |
| ЭКО 12-26 | 26 А·ч | Системы с повышенными требованиями к автономности |
| ЭКО 12-40 | 40 А·ч | Более энергоёмкие резервные системы |
Примеры применения ориентировочные: пригодность модели необходимо подтверждать по нагрузке, разрядным характеристикам и условиям эксплуатации.

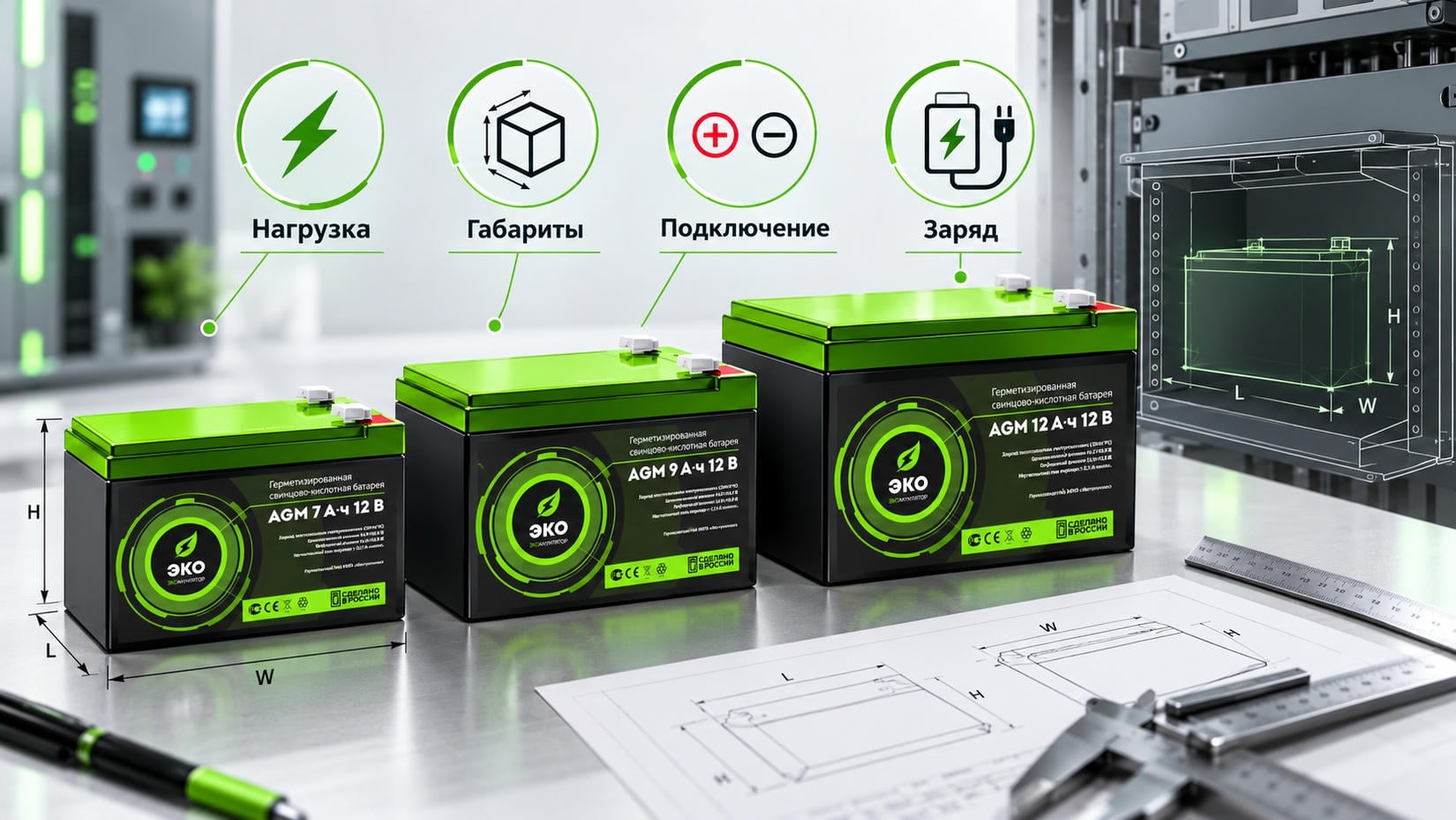

Шаг 1. Рассчитываем необходимую ёмкость по нагрузке
Подбор начинается не с габаритов и не с цены, а с электрического профиля устройства. Для приблизительной оценки при постоянном токе можно использовать формулу Q = I × t, где Q — потребность нагрузки в А·ч, I — ток в амперах, t — время автономной работы в часах.
Например, контроллер потребляет от аккумулятора 0,4 А и должен работать без основного питания 8 часов. Предварительная потребность составляет 0,4 × 8 = 3,2 А·ч. Это не готовый номинал батареи: фактически доступная ёмкость зависит от тока разряда, температуры, конечного напряжения и старения аккумулятора.
При расчёте учитывают КПД преобразователей, собственное потребление электроники, пусковые токи и требуемый запас. Для устройств с меняющейся нагрузкой рассчитывают каждый режим работы и проверяют пиковые токи. Окончательный выбор подтверждают по разрядным таблицам конкретной модели и испытаниям.
Шаг 2. Проверяем габариты и установочное пространство

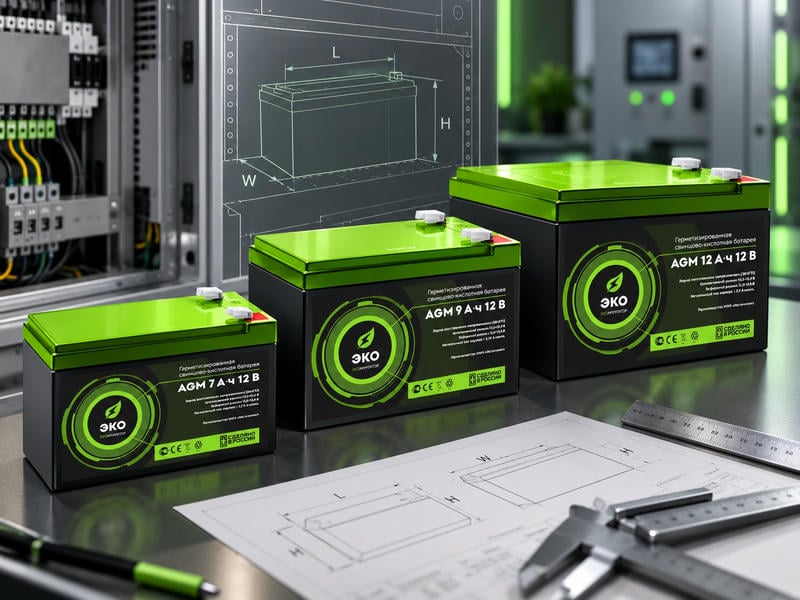

Даже близкие по ёмкости аккумуляторы могут различаться размерами. Для иллюстрации сравним несколько моделей ЭКО:
| Параметр | ЭКО 12-7 | ЭКО 12-9 | ЭКО 12-12 |
|---|---|---|---|
| Номинал | 12 В, 7 А·ч | 12 В, 9 А·ч | 12 В, 12 А·ч |
| Габариты (Д × Ш × В) | 151 × 65 × 100 мм | 151 × 65 × 100 мм | 151 × 98 × 101 мм |
| Масса | 2,05 кг | 2,6 кг | 3,88 кг |
| Токовыводы | F2 | F2 | F2 |
Перед проектированием корпуса обязательно сверьте значения и допуски с актуальным паспортом и чертежом поставляемой модификации.
Совпадение основных габаритов ЭКО 12-7 и ЭКО 12-9 позволяет рассмотреть единую конструкцию аккумуляторного отсека для двух комплектаций изделия. При переходе на ЭКО 12-12 ширина увеличивается, что уже может потребовать изменения компоновки.
В корпусе нужно предусмотреть место для клемм и кабелей, крепления, обслуживания, производственных допусков и допустимого теплоотвода. В расчётах использовать максимальную установочную высоту вместе с выводами, а не только высоту пластикового корпуса.
Шаг 3. Учитываем токовыводы и подключение
Одинаковые напряжение и ёмкость не гарантируют механической взаимозаменяемости. Проверьте тип и расположение контактов, полярность, ответные клеммы, сечение кабелей, длину проводников и защиту цепей от короткого замыкания.
Для серийной сборки полезно унифицировать кабельные жгуты и элементы крепления. Это упрощает монтаж и снижает вероятность ошибок при подключении.
Шаг 4. Согласовываем зарядную схему
В резервном оборудовании AGM-аккумулятор часто работает в буферном режиме: постоянно подключён к зарядному устройству и вступает в работу при исчезновении сетевого питания. Напряжение и ограничение зарядного тока должны соответствовать технической документации выбранной батареи.
Замена 7 А·ч на 9 А·ч при одинаковых габаритах не означает полной взаимозаменяемости без проверки. Батарее большей ёмкости при том же ограничении тока может потребоваться больше времени для восстановления после разряда.
Перед утверждением конструкции проверяют напряжение и ток заряда, температурную компенсацию, время восстановления резерва, защиту от глубокого разряда и алгоритмы диагностики. Некорректный заряд может привести к преждевременному старению даже при успешной работе первых образцов.
Шаг 5. Проверяем условия эксплуатации
Температура внутри устройства может заметно отличаться от температуры воздуха вокруг него: силовая электроника и блок питания выделяют тепло. Длительный перегрев ускоряет старение свинцово-кислотных батарей. На холоде, наоборот, падает доступная ёмкость; дополнительно нужно проверять допустимые условия заряда.
Если оборудование устанавливается на транспорте или в промышленной среде, следует оценить вибрационные нагрузки и надёжность фиксации батареи. Допустимая ориентация монтажа и механические воздействия определяются документацией производителя.
Шаг 6. Планируем серийные поставки
Для производителя остановка поставки одной позиции может приостановить выпуск целого изделия. Поэтому после инженерного подбора важно согласовать с поставщиком конкретное обозначение модели, объёмы и график партий, наличие технических паспортов и порядок информирования об изменениях.
Контролируйте даты выпуска и условия складского хранения: даже неиспользуемые AGM-аккумуляторы саморазряжаются и могут требовать освежающего заряда. Для гарантийного сопровождения полезна прослеживаемость партий.
Российское производство аккумуляторов ЭКО на предприятии НПП «Источник» в Тихвине позволяет обсуждать поставки и технические вопросы напрямую в рамках отечественной цепочки снабжения. Конкретные сроки и доступные объёмы необходимо согласовывать индивидуально.
Практический пример: две версии промышленного контроллера
Допустим, предприятие выпускает базовый и расширенный контроллеры в одинаковом корпусе. Для резервного питания рассматриваются ЭКО 12-7 и ЭКО 12-9. Одинаковые основные габариты и тип выводов делают такой подход перспективным для унификации посадочного места.
Номинальная ёмкость 9 А·ч примерно на 29% больше, чем 7 А·ч. Но время автономной работы не обязательно увеличится на 29%: оно зависит от реального режима разряда и допустимого конечного напряжения.
Прежде чем утвердить обе комплектации, необходимо сопоставить разрядные характеристики, испытать зарядную схему, проверить крепление и температуру, затем зафиксировать результаты в конструкторской документации.
Частые ошибки при подборе
- Ориентироваться только на номинальную ёмкость в А·ч.
- Проектировать отсек без монтажных допусков и пространства под подключение.
- Не проверять время восстановления заряда.
- Ограничиваться одним испытанным образцом перед серийным выпуском.
- Игнорировать саморазряд аккумуляторов на складе.
- Заменять модель на «аналог» без проверки совместимости.
Чек-лист перед включением АКБ в спецификацию
| Критерий | Что проверить |
|---|---|
| Напряжение | Соответствие системе питания |
| Ёмкость и разряд | Автономность при реальной нагрузке |
| Габариты и масса | Установочное пространство и крепление |
| Токовыводы | Совместимость с кабельной сборкой |
| Заряд | Напряжение, ток и время восстановления |
| Температура | Характеристики в рабочем диапазоне |
| Документы | Паспорт, характеристики, прослеживаемость |
| Поставка | Партии, сроки и условия хранения |
Какие данные нужны для подбора ЭКО
Для технической консультации желательно подготовить назначение оборудования, напряжение батарейной системы, токи в основных режимах, нужное время автономной работы, доступные размеры отсека, условия эксплуатации, параметры зарядного устройства и примерный график закупок.
Читайте также: Маркировка, паспорт и входной контроль партии AGM АКБ — о проверке аккумуляторов при поступлении на предприятие.
Заключение
Для серийной комплектации правильно выбранный типоразмер — это сочетание достаточной автономности, механической совместимости, корректного заряда и предсказуемого снабжения. Линейка AGM-аккумуляторов ЭКО 12 В ёмкостью от 5 до 40 А·ч позволяет рассмотреть решения для разных категорий оборудования.
